MS20土壤水分温度传感器,RS485,Modbus
浏览次数:6146 分类:产品中心与合作 分类:土壤科学 分类:土壤水分&温度传感器 分类:土壤水分传感器

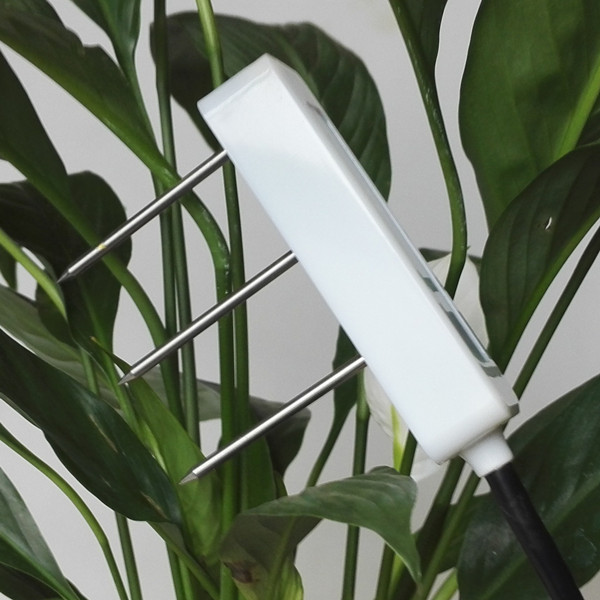

MS20土壤水分传感器是一款高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。MS20土壤水分传感器可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储、温室控制、精细农业等,同时在水利、气象及各种颗粒物含水量的测量。
资料下载 | |
用户手册 | MS20土壤水分变送器用户手册V1.2 |
设置软件 | SensorOneSet设置软件 |
MS20土壤水分传感器是一款高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。MS20土壤水分传感器可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储、温室控制、精细农业等,同时在水利、气象及各种颗粒物含水量的测量。
测量精度高,响应速度快、互换性好。
电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。
完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。
测量精度高,性能可靠,受土壤含盐量影响较小,可适用于各种土质
完善的保护电路与多种信号输出接口可选。
技术参数 | |||
信号输出类型 | 电压输出0-2V
(输出阻抗约0欧) |
电流输出4-20mA
(负载电阻<500ohm) |
RS485接口
Modbus协议 |
供电电压 | 3.6-30V/DC直流 | 12-30V/DC直流 | 3.6-30V/DC直流 |
最大功耗 | 6mA@24V DC直流 | 50mA@24V DC直流
(两电流输出通道均为20mA) |
6mA@24V DC直流 |
土壤水分测量量程 | 可选量程:0-50%,0-100%
分辨率:0-50%内0.03%,50-100%内1% 精度:0-50%内2%,50-100%内3% 以中央探针为中心,直径为7cm、高为7cm的圆柱体内 响应时间小于1秒 |
||
土壤温度测量量程 | 量程:-40~80℃
分辨率:0.1℃ 精度:±0.5℃ |
||
测量原理与测量方式 | 土壤水分FDR方法 | ||
防护等级 | IP68浸没水中可长期使用 | ||
运行环境 | -40~85℃ | ||
探针材料 | 防腐特制电极 | ||
密封材料 | 黑色阻燃环氧树脂 | ||
安装方式 | 全部埋入或探针全部插入被测介质 | ||
默认线缆长度 | 2米,线缆长度可按要求定制 | ||
连接方式 | 预装冷压端子 | ||
外形尺寸 | 88*26*68mm | ||
电极长度 | 50mm |
产品选型 | |||
代码编号 | 代码 | 代码说明 | |
代码1:产品系列 | MS20 | MS20土壤水分,温度传感器 | |
代码2:测量参数 | A
B |
土壤体积含水率(VWC)与温度
土壤体积含水率(VWC) |
|
代码3:
土壤水分量程 |
A
B |
0-100%
0-50% |
|
代码4:输出信号 | A
B C D E F G |
电压输出0-2V
电流输出4-20mA RS485接口,Modbus协议 RS485接口,Modbus协议 & 电压0-2V输出 RS485接口,Modbus协议 & 电流4-20mA输出 SDI-12接口 客户订制 |
|
代码5:供电电压 | A
B C D E |
3.6-30V直流
12-30V直流 2.7-16V直流 客户定制 2-5.5V直流 |
|
代码6:线长 | 002
XXX |
2米线长
客户定制,XXX为任意线长(单位:米) |
|
型号举例:
MS20传感器,土壤体积含水率(VWC)与温度,土壤体积含水率范围0-100%,RS485接口,Modbus协议。3.6-30V供电。5米线长。选型代码如下:MS20-A A C A 005 |
