EC05V水分传感器,兼容METER/Decagon EC-5,电压输出

EC05V水分传感器,兼容METER/Decagon EC-5,电压输出

浏览次数:5712 分类:产品中心与合作 分类:土壤科学 分类:土壤水分传感器

请联系我们咨询

  EC05V基质水分传感器性能稳定灵敏度高,是观测和研究基质水分变化动态的重要工具。通过测量基质的介电常数,能直接稳定地反映各种基质的真实水分含量。传感器可测量基质水分的体积百分比,是符合目前国际标准的基质水分测量方法。适用于基质墒情监测、科学试验、节水灌溉、温室大棚、植物培养、精细农业等场合。



资料下载
用户手册 EC05V 水分传感器用户手册



产品比较
产品代码 说明
EC05V ■ 完全兼容 METER / Decagon EC-5水分传感器,换算公式一致,可直接替换

■ 可接入METER ZL6, EM60, 以及Em50 数据采集器,或任何支持2.5-15.0 VDC 激励电压,并具有单端电压信号输入(分辨率12位或更高)的采集器中



  EC05V基质水分传感器性能稳定灵敏度高,是观测和研究基质水分变化动态的重要工具。通过测量基质的介电常数,能直接稳定地反映各种基质的真实水分含量。传感器可测量基质水分的体积百分比,是符合目前国际标准的基质水分测量方法。适用于基质墒情监测、科学试验、节水灌溉、温室大棚、植物培养、精细农业等场合。



功能特点

■ 高精度、高灵敏度以及低盐分敏感度的基质水分测量。

■ 小尺寸封装,可应用于盆栽与育苗盘的水分测量。

■ 供电电压范围可达 2.5-15V DC。

■ 电源反接保护与内置的TVS/ESD保护。

■ 电压信号输出,提供土壤以及多种基质的水分计算公式。

■ 完全密封,耐酸碱腐蚀,可埋入基质或直接投入水中进行长期动态检测。



技术参数
测量参数 基质水分(体积含水率)
供电电压

(激励电压)

2.5-15V DC直流,最大电流15mA
输出信号 模拟量电压输出,输出阻抗<1Kohm

■ 当激励电压 <= 5500mV的输出电压范围:激励电压的10%–50% (如,当激励电压为2500mV时,输出范围250-1250 mV)

■ 当激励电压> 5500mV的输出电压范围:5500mV的10%–50%

水分测量范围与精度 范围:0-100%

分辨率:矿物质土中0.001 m3/m3 VWC, 生长基质中0.25%

精度:±0.03 m3/m3(在EC <8 dS/m的矿物制土壤中)

精度 (校准后):±0.02 m3/m3(在EC <8 dS/m的多孔隙基质中)

测量时间 <10 ms
数据采集器兼容性 METER ZL6, EM60, 以及Em50 数据采集器,或任何支持2.5-15.0 VDC 激励电压,并具有单端电压信号输入(分辨率12位或更高)的采集器中
防护等级 IP68
工作温度 -40~85°C
传感器封装 环氧树脂
安装方式 表面插入或埋入安装
线缆长度 5米,或定制
外形尺寸 20*11*91mm



产品选型
代码编号 代码 代码说明
代码1:产品系列 EC05V 基质水分测量,2.5-15V直流供电,电压输出
代码2:输出信号与接口 A

B

C

3.5mm耳机接口

冷压端子接线

蘸焊锡裸线

代码3:线长 005

XXX

5米线长

客户定制,XXX为任意线长(单位:米)

型号举例:

EC05V传感器,基质水分测量,2.5-15V直流供电,电压输出,冷压端子接线,5米线长。选型代码为:EC05V–B005

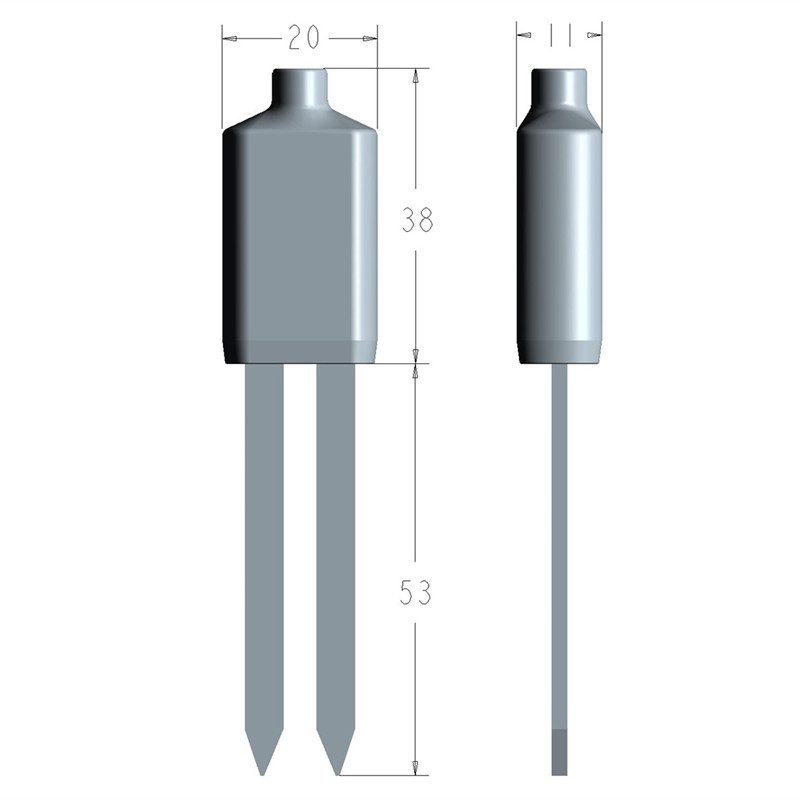

外形尺寸:

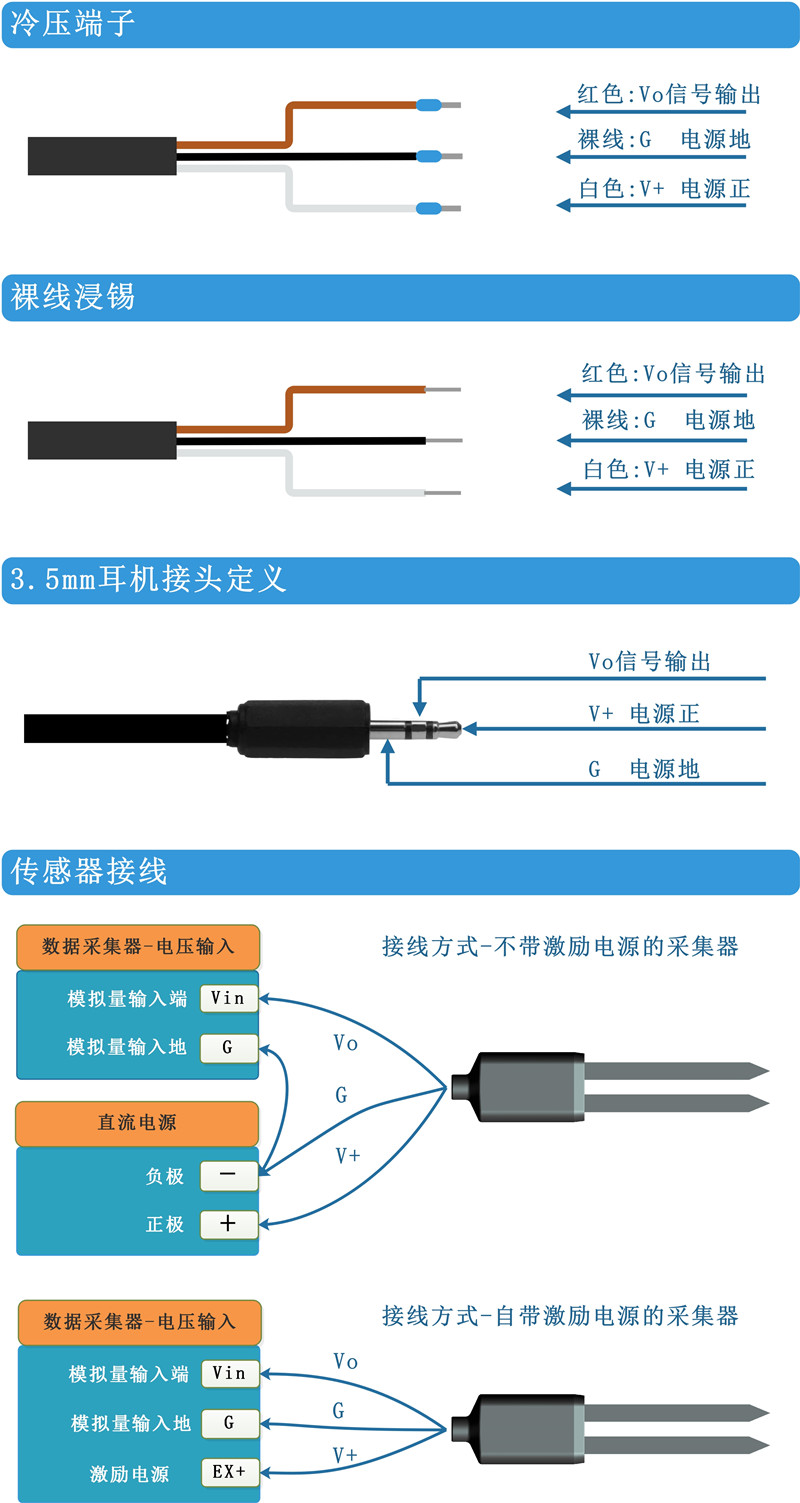

输出接口:
