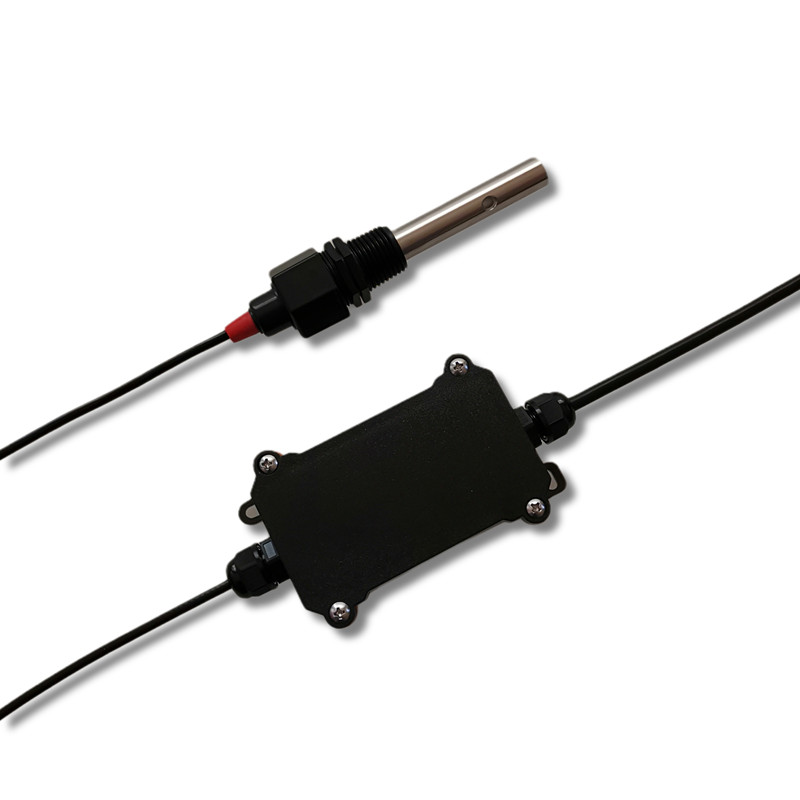

ECTDS10-隔离型电导率传感器,变送器,SDI-12接口
浏览次数:5453 分类:SDI-12变送器 分类:SDI-12传感器 分类:SDI-12接口 分类:电导率/TDS传感器 分类:环境传感器
ECTDS10隔离型电导率传感器可测量电导率、盐分、TDS，支持SDI-12接口，功耗低，兼容多种支持SDI-12通信的数据采集器，进行远距离多点监测与记录。可广泛用于电力、化工、环保、医药、食品、农业灌溉、花卉园艺、植物培养、科学试验等行业的水质长期不间断监测。
| 资料下载 | |
| 用户手册 | ECTDS10 隔离型电导率变送器用户手册 (SDI-12接口) |
| 设置软件 | SensorOneSetSDI12-CN |
ECTDS10隔离型电导率传感器可测量电导率、盐分、TDS，支持SDI-12接口，功耗低，兼容多种支持SDI-12通信的数据采集器，进行远距离多点监测与记录。可广泛用于电力、化工、环保、医药、食品、农业灌溉、花卉园艺、植物培养、科学试验等行业的水质长期不间断监测。传感器具有以下特点：
■ 可测量电导率、盐分、TDS
■ 精度高，响应快，互换性好，性能可靠
■ 隔离输入电路，防止因系统不隔离或接地不当产生的测量失败
■ 体积小、功耗低、安装方便
■ 具有浪涌保护的SDI-12通信接口
■ 低功耗可用于电池供电的系统
■ 电源反向保护与抗雷击保护
■ ODM/OEM 服务
| 技术参数 | |||
| 信号输出 | SDI-12接口，V1.3版本 | ||
| 供电电压 | 4.5-28V DC直流，或客户定制 | ||
| 功耗 | 静态电流: < 10uA
测量电流: < 20mA @ 12V DC |
||
| 电导率测量 | 量程：20000us/cm（20ms/cm）
分辨率：1us/cm（0.001ms/cm） 精度（电导率标准液校准后）：0-10000us/cm范围内为(100us/cm±3%读数)；10000-20000us/cm范围内为(±5%读数) |
||
| 电导率温度补偿 | 补偿范围0-50℃ | ||
| 温度测量 | 量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ | ||
| 防护等级 | 电极：IP68； 变送器：IP65 | ||
| 工作环境 | 温度：-40~80℃，湿度：0-100% | ||

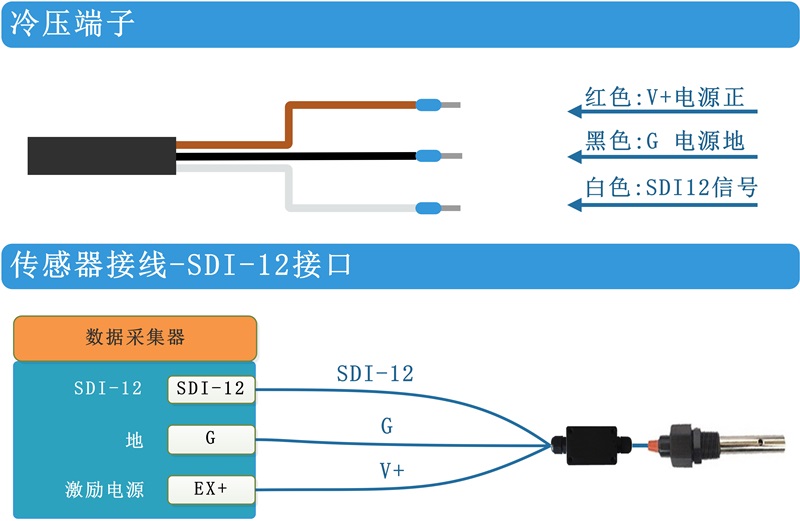

| 线缆长度 | 电源与通信线缆2米（可定制） | ||

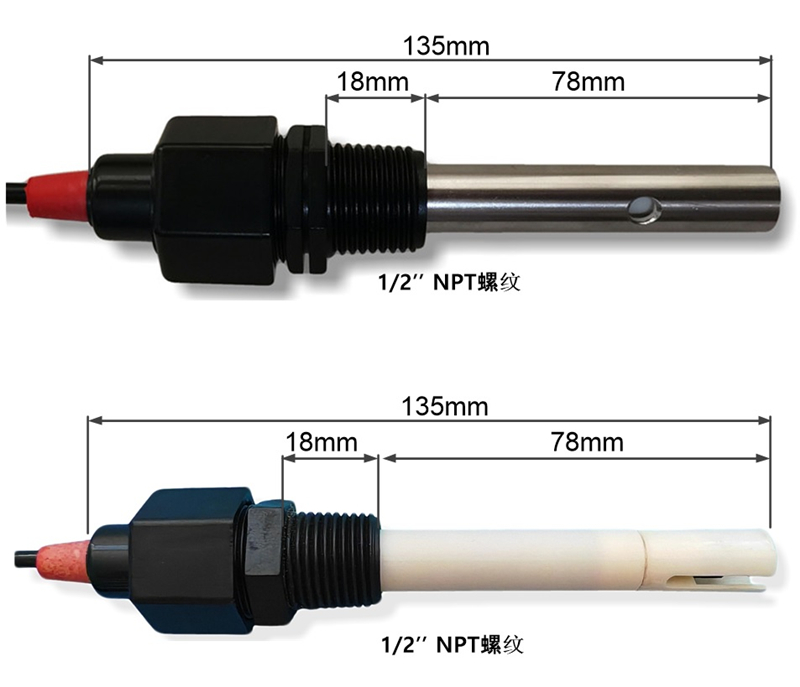

| 外形尺寸 | 电极：1/2″NPT螺纹，详见外形尺寸图

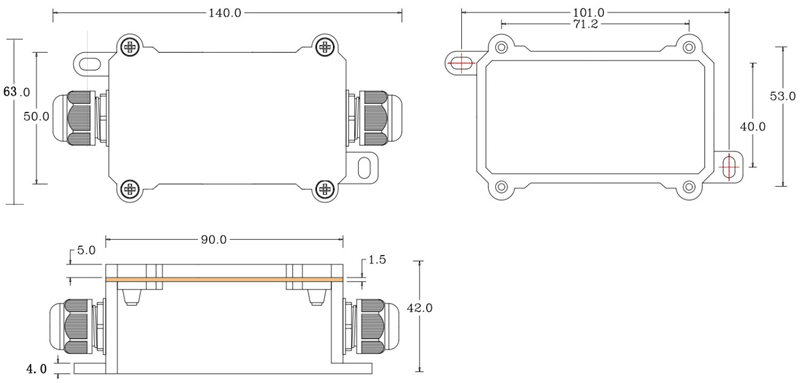

变送器：140mm*65mm*50mm（长*宽*高） |
||
| 选型订购 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | ECTDS10 | ECTDS10隔离型电导率变送器 | |
| 代码2：测量参数 | A | 电导率、盐分、TDS三参数测量 | |
| 代码3：电极选择 | A
B C D |
铂黑电极（K=1.0，ABS塑料封装，内置NTC 10K/3950温度传感器，线缆长度5米）
铂黑电极（K=1.0，ABS塑料 & 不锈钢封装，内置NTC 10K/3950温度传感器，线缆长度10米） 客户定制 单独的变送器(不含电极) |
|
| 代码4：电导率量程 | A
E |
0-20000us/cm (20ms/cm)
客户定制 |
|
| 代码5：供电电压 | C | 4.5-28V 直流 | |
| 代码6：输出信号 | F | SDI-12接口 | |
| 代码7：线长 | 002
XXX |
电源与通信线缆长度2米
定制线缆长度为XXX米（单位：米） |
|
| 型号举例：ECTDS10-ABACF002
ECTDS10：电导率变送器； A：电导率、盐分、TDS三参数测量； B：铂黑电极（K=1.0，ABS塑料 & 不锈钢封装，内置NTC 10K/3950温度传感器，线缆长度10米） A：0-20000us/cm (20ms/cm)； C：4.5-28V直流； F：SDI-12接口； 002：电源与通信线缆长度2米； |
|||
