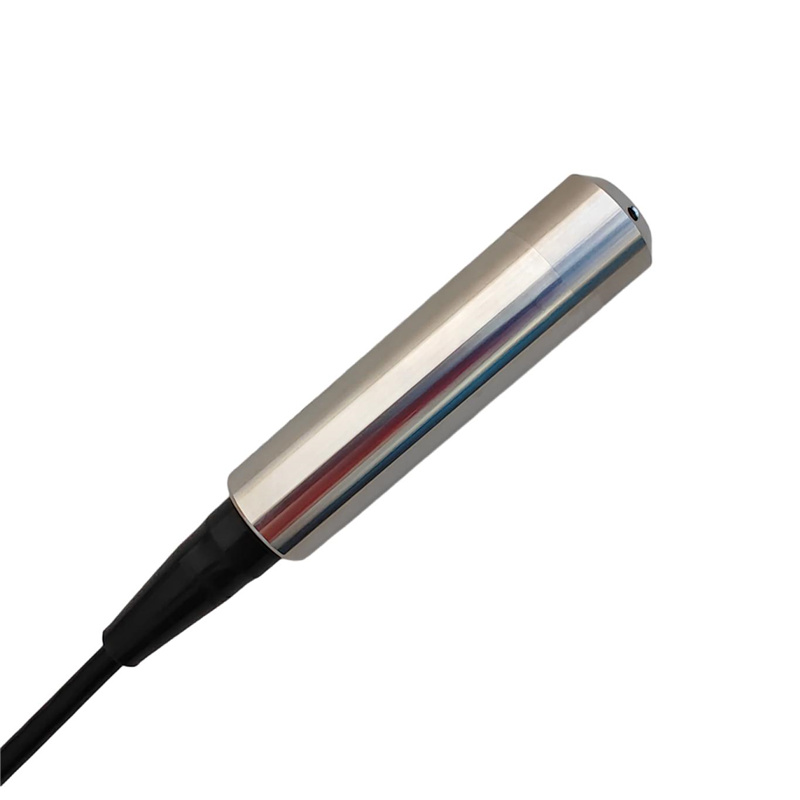

DigiLL数字式液位传感器集成高精度液位测量单元，外形尺寸小，广泛用于海平面测量、灌溉设备、深井与地下水监测、地表水等长期不间断监测。
传感器支持SDI-12接口或RS485接口（Modbus-RTU协议），兼容多种支持SDI-12以及RS485通信的数据采集器，进行远距离多点监测与记录。
| 资料下载 | |
| 用户手册 | DigiLL 数字式液位传感器用户手册 (RS485,SDI-12接口) |
| 设置软件(RS485接口) | SensorOneSet |
| 设置软件(SDI-12接口) | SensorOneSetSDI12 |
DigiLL数字式液位传感器集成高精度液位测量单元，外形尺寸小，广泛用于海平面测量、灌溉设备、深井与地下水监测、地表水等长期不间断监测。
传感器支持SDI-12接口或RS485接口（Modbus-RTU协议），兼容多种支持SDI-12以及RS485通信的数据采集器，进行远距离多点监测与记录。
性能特点：
■ 集成高精度液位测量单元，多种量程可选
■ 全密封防水设计，防水等级IP68
■ 精度高，响应快，互换性好，性能可靠
■ 体积小、便于沉入式安装或安装在管道和罐体
■ 具有浪涌保护的RS485或SDI-12通信接口
■ 低功耗，可用于电池供电的系统
■ 电源反向保护与抗雷击保护
■ ODM/OEM
应用场景：
■ 灌溉设备
■ 罐体与储存系统的液位测量
■ 海平面测量与控制
■ 深井与地下水监测
■ 升降机及抽水站的控制
■ 地表水监测
| 技术参数 | |
| 信号输出 | 可选：SDI-12接口V1.3版本
可选：RS485接口（Modbus-RTU协议） |
| 供电电压 | 4.5-28V DC |
| 功耗 | SDI-12接口：
请求测量模式：静态电流<30uA；测量电流<5mA；
RS485接口： 连续测量模式：平均电流<5mA； 周期性测量模式：周期内静态电流<1mA，测量电流<5mA； |
| 液位测量 | 测量原理：扩散硅压力传感器
测量介质：水或与传感器材质兼容的液体 量程：1/2/3/5/10/20/30/50/100/200 mH2O（表压）或定制 精度：0.25% F.S. @ 25℃ 温度补偿：0~50℃ 过载能力：200% F.S. |
| 温度测量 | 量程：-40~80℃，分辨率：0.03℃，精度：±0.5℃ |
| 防护等级 | IP68 |
| 工作环境 | 温度：0~80℃（非冻结） |
| 存储环境 | 温度：-5~80℃，湿度：0~90% |
| 接触面材质 | 304/316不锈钢，聚氨酯护套线缆 |
| 外形尺寸 | 162mm*28mm（长度*直径） |
| 量程、分辨率与过载限制 | ||||||
| 量程 | 精度@25℃ | 分辨率 | 过载压力 | 爆破压力 | 备注 | |
| 1 米水柱（表压） | 0.25% F.S. | 1 mm | 200% F.S. | 500% F.S. | N/A | |
| 2米水柱（表压） | 0.25% F.S. | 1 mm | 200% F.S. | 500% F.S. | N/A | |
| 3米水柱（表压） | 0.25% F.S. | 1 mm | 200% F.S. | 500% F.S. | N/A | |
| 5米水柱（表压） | 0.25% F.S. | 1 mm | 200% F.S. | 500% F.S. | N/A | |
| 10米水柱（表压） | 0.25% F.S. | 1 mm | 200% F.S. | 500% F.S. | N/A | |
| 20米水柱（表压） | 0.25% F.S. | 5 mm | 200% F.S. | 500% F.S. | N/A | |
| 30米水柱（表压） | 0.25% F.S. | 5 mm | 200% F.S. | 500% F.S. | N/A | |
| 50米水柱（表压） | 0.25% F.S. | 5 mm | 200% F.S. | 500% F.S. | N/A | |
| 100米水柱（表压） | 0.25% F.S. | 10 mm | 200% F.S. | 500% F.S. | N/A | |
| 200米水柱（表压） | 0.25% F.S. | 10 mm | 200% F.S. | 500% F.S. | N/A | |
| 定制 | TBD | TBD | TBD | TBD | TBD | |
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | DigiLL | DigiLL数字式液位传感器 | |
| 代码2：量程 | A
B C D E F G H I J X |
1米水柱（表压）
2米水柱（表压） 3米水柱（表压） 5米水柱（表压） 10米水柱（表压） 20米水柱（表压） 30米水柱（表压） 50米水柱（表压） 100米水柱（表压） 200米水柱（表压） 定制 |
|
| 代码3：供电电压 | C | 4.5-28V 直流 | |
| 代码4：输出接口 | C
F |
RS485接口,Modbus协议
SDI-12接口 |
|
| 代码5：壳体材质 | A
X |
304不锈钢
定制 |
|
| 代码6：线缆材质 | A
X |
PUR导气线缆
定制 |
|
| 代码7：线缆长度 | XXX | 线缆长度为XXX米（单位：米） | |
| 型号举例：DigiLL – A C C A A 005
产品系列：DigiLL数字式液位传感器； 量程：2米水柱（表压）； 供电电压：4.5-28V直流； 输出接口：RS485接口,Modbus协议； 壳体材质：304不锈钢； 线缆材质：PUR导气线缆； 线缆长度：5米； |
|||

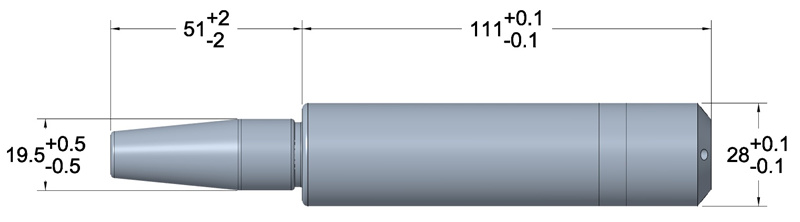

外形尺寸：

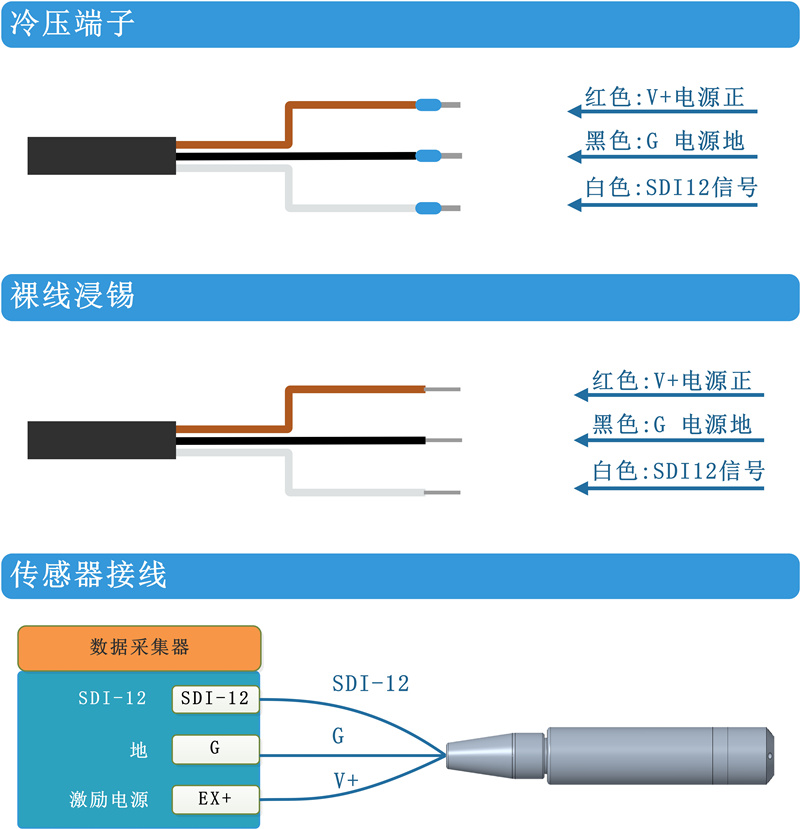

SDI-12接口：

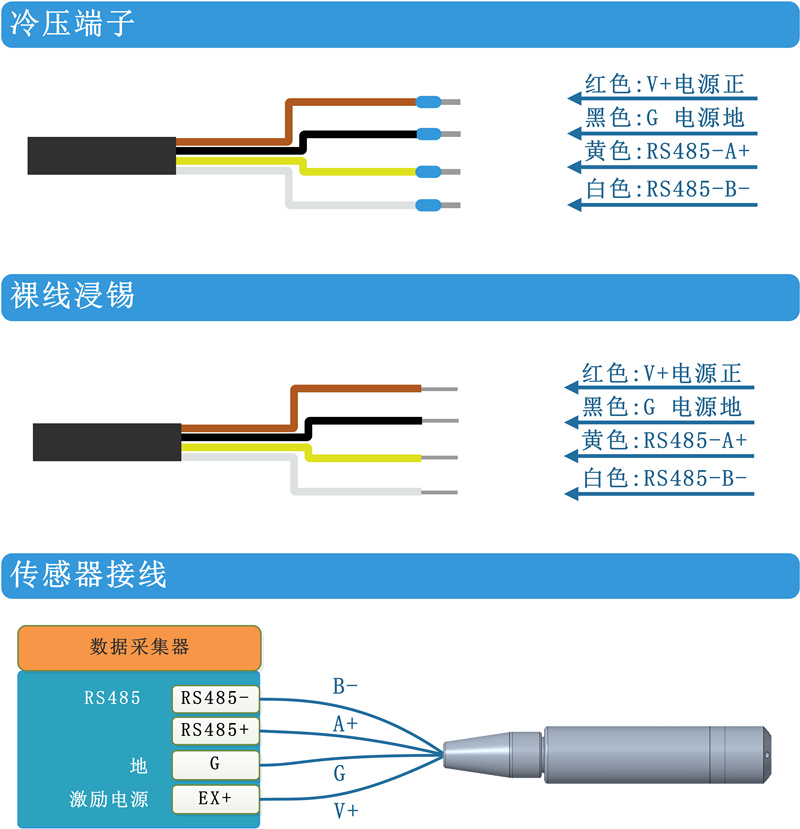

RS485接口：
